¶ SUSIE - Cadastrar Programa de Autocontrole.
| Data de elaboração | 31/01/21 |
| Responsável pelo estudo | João Cícero Romão Gomes de Oliveira, Raaby Liandry de Souza Teixeira, Henrique dos Santos Oliveira |
| Equipe do estudo | Guardiões da Galáxia |
| Alvo | SUSIE |
| Origem | Implementação: USER STORY “Eu como fiscal, preciso finalizar meu checklist de vistoria de estabelecimento construído”. |
| Objetivo | Indicar a melhor alternativa para implantação da USER STORY “Eu como fiscal, preciso finalizar meu checklist de vistoria de estabelecimento construído”. |
| Observações | O time necessitou aprimorar seus conhecimentos técnicos devido ao alto nível de complexidade da User Story |
¶ 1. Introdução
- Relatório contendo a análise da viabilidade de implantação do Laudo de Vistoria de Estabelecimento Construído no sistema Susie de maneira automatizada.
- Simulação para um pequeno conjunto de dados (e.g. 1 sessão com suas respectivas perguntas)
- Ademais, espera-se a a definição de qual a estratégia será adotada para a implantação da solução além da elucidação da complexidade técnica inerente a todas as tarefas associadas ao processo de desenvolvimento da mesma.
¶ 1.1 Premissas
- A GIPOA disponibiliza 1 checklist para cada tipo de estabelecimento (carne, ovos, leite, mel e pescado)
- O Checklist de verificação para estabelecimento de OVOS E DERIVADOS (por exemplo) contém 433 questões
- De acordo com o objetivo proposto, esta análise se encerra quando o FISCAL submete as respostas.
¶ 2. Desenvolvimento
Após reunião de planejamento de desenvolvimento de atividades, foram identificadas quatro abordagens possíveis para a implantação de uma solução que atenda a User Story presente no objetivo deste documento.
A seguir são descritas essas quatro abordagens, sendo destacadas quais as ações associadas são necessárias para a implantação da User Story, seguidas de um estudo da complexidade envolvida com o processo de desenvolvimento de cada uma dessas ações. Os valores de complexidade foram atribuídos as ações após reunião entre os participantes do time.
¶ 2.1 Inserção Manual na Aplicação + Criação Manual do FrontEnd
- Ações associadas
- Inserir perguntas manualmente no backend (0,05 PPP)
- Inserir perguntas com opções no frontend(0,05 PPP)
- Capturar respostas do Fiscal (5 pontos)
- Validar preenchimento de Campos obrigatórios(1 pontos)
- Complexidade - constante para cada questão adicionada. Considerando C(n) = n*(PPP_BACK + PPP_FRONT), teríamos 43,3 pontos de complexidade para adicionar as questões ao checklist de ovos e derivados, totalizando C = 49,3 pontos para a atividade completa.
¶ 2.2 Inserção automatizada no BackEnd (JSON/SQL) + Criação Manual do FrontEnd
- Ações associadas
- Converter do Word p/ .CSV (1 ponto)
- Exportar .CSV para SQL/JSON (1 ponto)
- Carregar SQL/JSON na aplicação (2 pontos)
- Inserir perguntas manualmente no frontend (0,05 PPP) - (22,15 pontos)
- Capturar respostas do Fiscal (5 pontos)
- Validar preenchimento de Campos obrigatórios (1 ponto)
- Complexidade - considerando a complexidade a soma de todas as ações associadas, logo teríamos C=32,15.
¶ 2.3 Inserção automatizada no BackEnd (JSON/SQL) + Geração automática no FrontEnd
- Ações associadas
- Converter do Word p/ .CSV (1 ponto)
- Exportar .CSV para SQL/JSON (1 ponto)
- Carregar SQL/JSON na aplicação (2 pontos)
- Gerar estrutura do frontend (3 pontos)
- Capturar respostas do Fiscal (5 pontos)
- Validar preenchimento de Campos obrigatórios (1 ponto)
- Complexidade - considerando a complexidade a soma de todas as ações associadas, logo teríamos C = 13 pontos.
¶ 2.4 Implantação de um Sistema de Gerenciamento
- Ações associadas
- Permitir à GIPOA Criar Formulário (3 pontos)
- Permitir à GIPOA Editar Formulário (2 pontos)
- Permitir à GIPOA Inativar Formulário (3 pontos)
- Permitir à GIPOA Criar Agrupamentos (2 pontos)
- Permitir à GIPOA Ordenar Agrupamentos (2 pontos)
- Permitir à GIPOA Criar Perguntas (2 pontos)
- Permitir à GIPOA Editar Perguntas (2 pontos)
- Permitir à GIPOA Inativar Perguntas (2 pontos)
- Permitir à GIPOA Ordenar Perguntas (2 pontos)
- Permitir à GIPOA Definir tipo de Pergunta (3 pontos)
- Vincular formulários às Solicitações/Vistorias (terreno, estabelecimento, rótulo,…) (2 pontos) Capturar respostas do Fiscal (5 pontos)
- Validar preenchimento de Campos obrigatórios (3 pontos)
- Complexidade - considerando a complexidade como a somatória de todas as ações associadas, logo, teríamos C = 33 pontos de complexidade.
¶ 2.5 Exemplo
Para exemplificar a inserção automatizada no banco de dados, é simulada a geração do primeiro conjunto de questões do RELATÓRIO DE VISTORIA EM ESTABELECIMENTO DE OVOS E DERIVADOS.

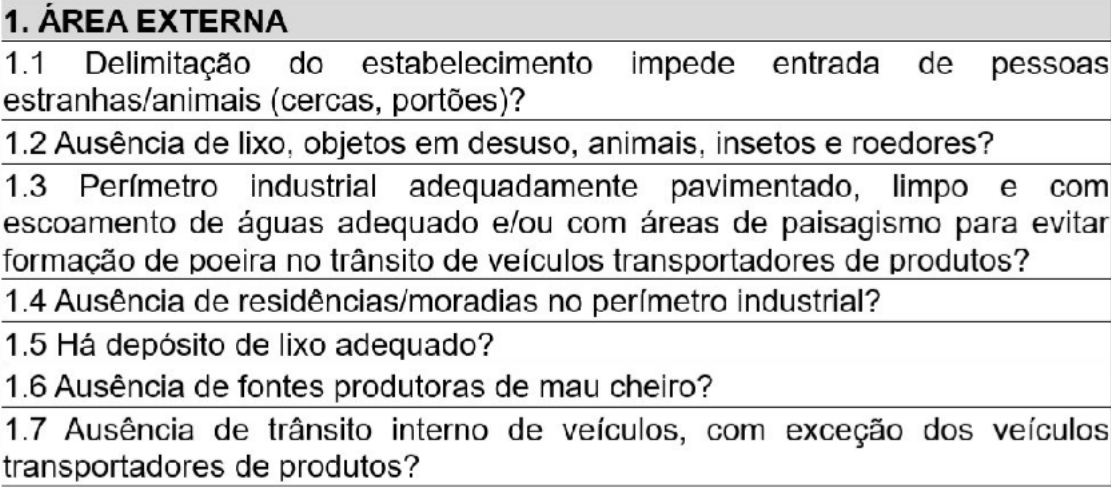

Tabela 1. Trecho do relatório utilizado para simulação
Identificada a necessidade de portar esses dados para um formato aberto e de fácil manipulação, optou-se pela utilização do formato .csv (comman separeted values). Após converter o arquivo para o formato em questão, utilizou-se uma ferramenta para preparar os dados para a inserção em um banco de dados, convertendo-os para SQL, conforme Tabela 2.
Tabela 2. Código em SQL gerado, dados preparados para serem inseridos no banco de dados
CREATE TABLE laudo_demo( questao VARCHAR(265) NOT NULL PRIMARY KEY );
INSERT INTO laudo_demo(questao) VALUES (‘1. ÁREA EXTERNA’);
INSERT INTO laudo_demo(questao) VALUES (‘1.1 Delimitação do estabelecimento impede entrada de pessoas estranhas/animais (cercas, portões)?’);
INSERT INTO laudo_demo(questao) VALUES (‘1.2 Ausência de lixo, objetos em desuso, animais, insetos e roedores?’); INSERT INTO laudo_demo(questao) VALUES (‘1.3 Perímetro industrial adequadamente pavimentado, limpo e com escoamento de águas adequado e/ou com áreas de paisagismo para evitar formação de poeira no trânsito de veículos transportadores de produtos?’);
INSERT INTO laudo_demo(questao) VALUES (‘1.4 Ausência de residências/moradias no perímetro industrial?’); INSERT INTO laudo_demo(questao) VALUES (‘1.5 Há depósito de lixo adequado?’);
INSERT INTO laudo_demo(questao) VALUES (‘1.6 Ausência de fontes produtoras de mau cheiro?’);
INSERT INTO laudo_demo(questao) VALUES (‘1.7 Ausência de trânsito interno de veículos, com exceção dos veículos transportadores de produtos?’);
Os dados foram preparados para a inserção utilizando uma ferramenta online e gratuita de conversão de dados separados por virgula em SQL, a ferramenta CONVERTCSV https://www.convertcsv.com/csv-to-sql.htm . Na Figura 1, podemos confirmar a inserção dos dados no banco.

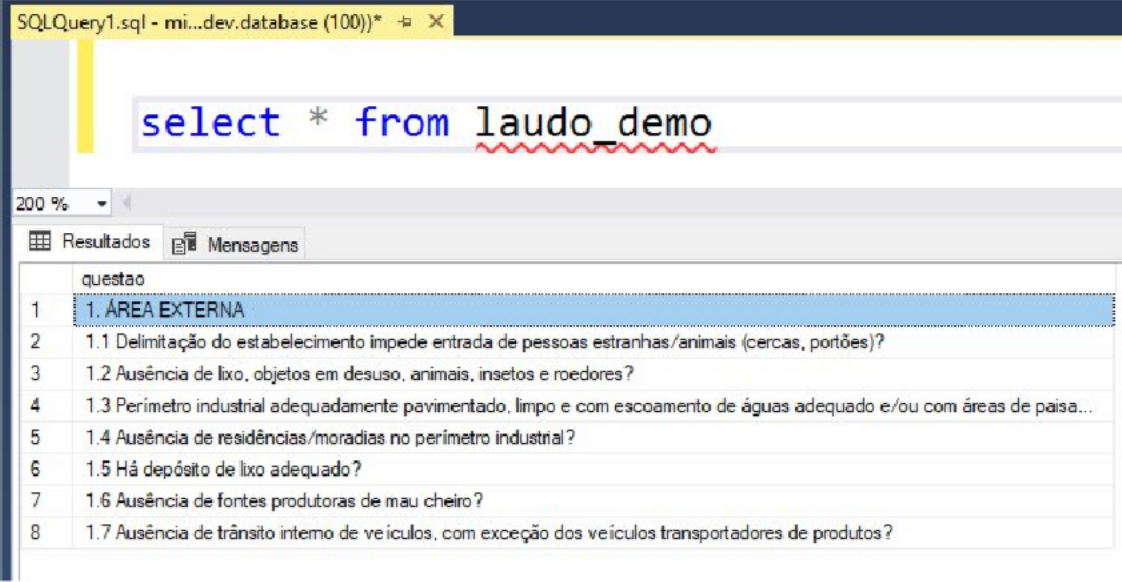

Figura 1. Exemplo de dados inseridos no banco de dados
¶ 2.6 Resultados
Na Tabela 3 é apresentado um comparativo entre as alternativas propostas para a implantação da User Story descrita no objetivo deste documento. Entende-se que quanto mais alta a complexidade ( C(n) ) , maior o tempo necessário para o desenvolvimento das tarefas associadas.
Com relação aos pontos fortes e fracos, uma maior complexidade técnica e de tempo devem ser evitadas, sendo considerados pontos fracos, quando demasiadas. Busca-se um código com alta sustentabilidade, baixa complexidade técnica e de tempo.
Tabela 3. Comparativo de complexidade (C(n)), pontos fortes e fracos das opções analisadas.
| OPÇÃO | C(n) | PONTOS FORTES | PONTOS FRACOS |
| 1 | 51,3 | complexidade técnica (-) | complexidade de tempo (+), sustentabilidade (-) |
| 2 | 32,15 | complexidade técnica (-) | complexidade de tempo (+) |
| 3 | 13 | complexidade de tempo (-), sustentabilidade (+) | complexidade técnica (+) |
| 4 | 33 | complexidade técnica (-), sustentabilidade (+) | complexidade de tempo (+), fora do escopo da aplicação, grande trabalho ao cliente, cenários desconhecidos |
¶ 3. Conclusão
Após análise da complexidade técnica, complexidade de tempo, sustentabilidade do código-fonte das alternativas propostas para a implantação da User Story “Eu como fiscal, preciso finalizar meu checklist de vistoria de estabelecimento construído”, fica definido entre as partes envolvidas que a implantação desta história será feita a partir da proposta número 3, tendo sua complexidade atribuída de 13 pontos, podendo este ser posteriormente alterado em acordo entre as partes.
https://documentos.sistemas.ro.gov.br/link/776#bkmrk-para-baixar-o-relató
Para baixar o relatório técnico, acesse o Link: SPIKE - Sprint 51.pdf
